Manual de Arquitectura
Tipo de arquitectura de software
Arquitectura elegida: Arquitectura monolítica
Desglose de arquitectura
Escribir el desglose de los componentes de arquitectura.
La arquitectura se compone de capas principales:
- Frontend: Flutter (Dart)
- Backend: (Node-express)
- Servicios AWS: (S3, EC2)
- Base de datos: (MariaDB)

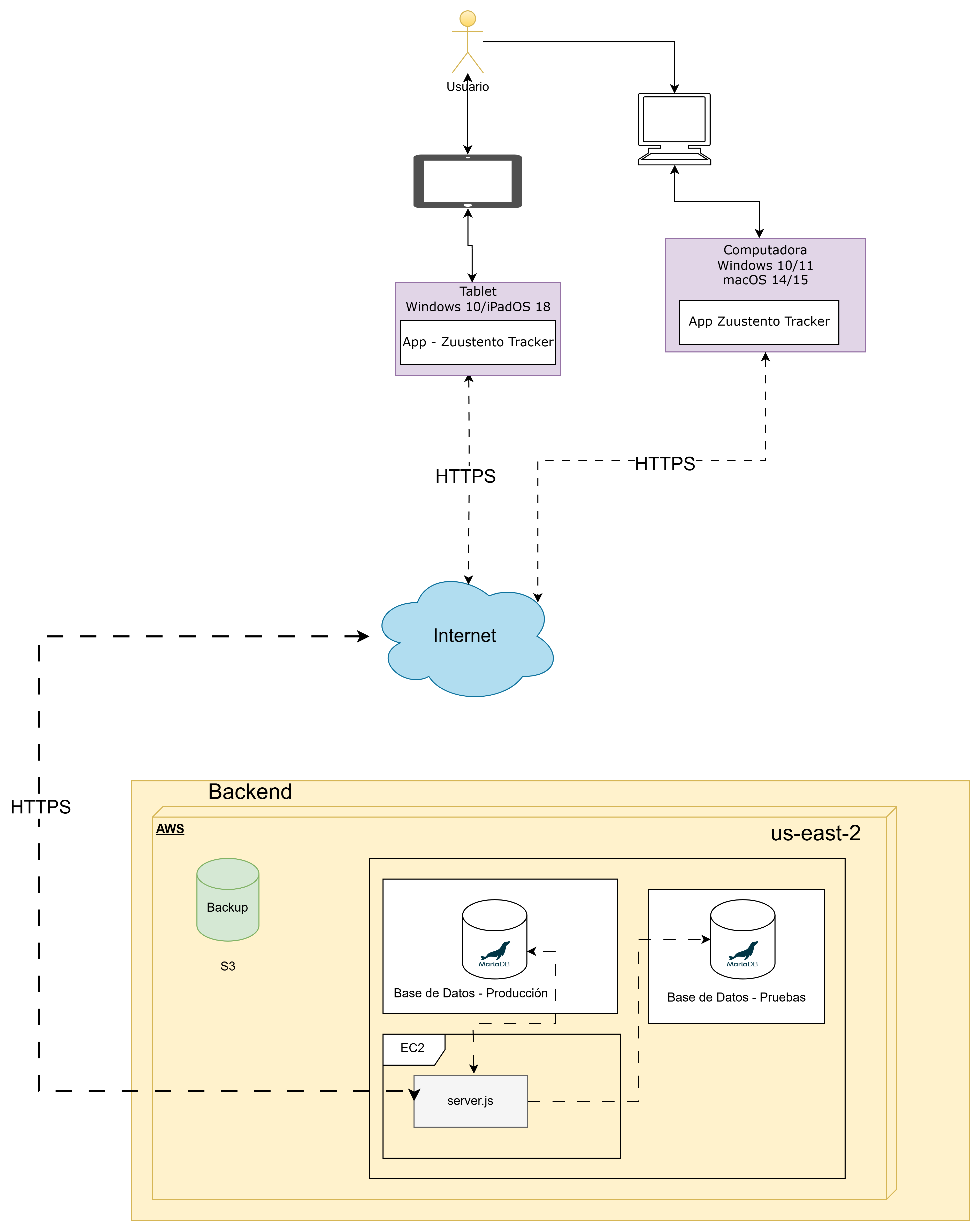

Diagrama de Despliegue
Frontend
Objetivo
Desglose del componente Frontend de la arquitectura.
- Interfaz de usuario para el registro, el tracking y el analisis de charolas (cajas) de Zuustento
Tecnologías
Escribir todas las tecnologías que se usarán para el frontend (Frameworks de diseño, tecnologías para consumir APIs).
- Framework principal: Flutter (Dart)
- Consumo de APIs: HTTP package, Postman para manejo de endpoints
Características
- Panel de registro
- Formulario de registro de charola
- Eliminar charola
- Modificar charola
- Consultar datos de la charola
- Inicio de sesion
- Tracking de charolas
Despliegue de su frontend
Donde se hosteará su frontend.
El frontend no estará hosteado.
Backend
Objetivo
- Realizar el manejo de peticiones y consumo de servicios para cada una de las funcionalidades del sistema de Zuustento.
Tecnologías
Escribir las tecnologías que se usarán para crear el backend.
- Node.JS + Express.JS para construir la API
- NPM para el manejo de dependencias
- JWT para manejar la autenticación
- Bcrypt para encriptación
- PM2 para administrar procesos en producción
Características
Agregar las características del backend de su proyecto.
- API REST
- Se definen endpoints para el consumo de servicios
- Uso de middlewares para proteger las rutas según el rol del usuario
- Dependencias
- Uso de NPM para manejar las paqueterias de Node
- RBAC y autenticación
- Uso de JWT para manejar las sesiones
Despliegue
- AWS EC2 para el despliegue del backend.
Endpoints Principales
- Usar JSDoc para documentar endpoints.
Servicios de infraestructura
Objetivo
Proveer infraestructura escalable y segura para la aplicación.
Servicios
Escribe tu servicio a utilizar, justificación técnica breve de la elección del servicio y alternativas consideradas.
- S3 de Amazon
- El socio ya contaba con servicios de AWS y nos dará acceso a los mismos.
Alternativas:
- Azure (Se descartó)
Beneficios de la arquitectura seleccionada
Redactar los beneficios de la arquitectura seleccionada.
- Desarrollo más seguro
- Resiliencia
- Agilidad
Propuestas alternativas
Se evaluaron las siguientes opciones
Monolítica
Definición
Con esta arquitectura todas las partes del sistema se encuentran definidas en un único código base y se ejecutan en un solo proceso.
Características
- Interdependencia: Al estar todo definido dentro de un mismo código, todos los elementos del mismo son interdependientes.
Ventajas
- Simplicidad: Desarrollar y desplegar el proyecto es más sencillo gracias a que todo está contenido en un solo código.
Desventajas
- Dificultad para modificar: Tener un código altamente interdependiente significa que al hacer una modificación, hay una alta probabilidad de que la misma tenga efectos inesperados.
- Errores complejos: Tener un error en el código podría afectar a más de una parte o incluso a toda la aplicación.
Arquitectura en capas
Definición
La arquitectura está dividida en varias capas con diferentes responsabilidades bien definidas. No se define la cantidad de capas que el proyecto debe tener.
Características
- Responsabilidades: Cada capa de la aplicación se encarga de una tarea diferente (por ejemplo: IU, lógica de negocio, datos).
Ventajas
- Código ordenado: Al solo tener código con ciertas funcionalidades en cada capa, este se vuelve más legible.
- Fácil de mantener: Elimina interdependencias inesperadas en el código, por lo que el mantenimiento también es más fácil.
Desventajas
- Rigidez: Si un cambio en los requerimientos abarca más de una capa de la aplicación, el tiempo necesario para modificar el código puede volverse alto.
Microservicios
Definición
Es un enfoque de desarrollo de software donde una aplicación se construye como un conjunto de servicios pequeños e independientes que se comunican entre sí a través de APIs bien definidas.
Características
- Independencia: Cada microservicio opera en su propio proceso y puede ser desarrollado en diferentes lenguajes de programación o utilizar distintas tecnologías de almacenamiento de datos.
- Escalabilidad: Cada servicio puede escalarse de forma autónoma según la demanda, optimizando el uso de recursos y mejorando la eficiencia.
Ventajas
- Agilidad en el desarrollo: Permite a los equipos implementar nuevas funciones y realizar cambios más rápidamente, sin necesidad de modificar grandes partes del código existente.
- Resiliencia: La falla de un servicio no necesariamente afecta al resto de la aplicación, lo que aumenta la robustez y disponibilidad del sistema.
Desventajas
- Complejidad en la gestión: Coordinar múltiples servicios independientes puede ser complejo y requiere una gestión eficiente.
- Comunicación entre servicios: Es fundamental diseñar mecanismos de comunicación efectivos y eficientes para garantizar la coherencia y el rendimiento del sistema.
Basada en eventos
Definición
Utiliza eventos para desencadenar y comunicarse entre servicios desacoplados. En este modelo, los sistemas detectan eventos (cambios significativos en el estado) y reaccionan a ellos, permitiendo una comunicación asíncrona y flexible entre componentes.
Características
- Desacoplamiento: Los productores y consumidores de eventos operan de manera independiente, lo que facilita la escalabilidad y el mantenimiento del sistema.
- Asincronía: La comunicación se realiza de forma asíncrona, permitiendo que los componentes procesen eventos a su propio ritmo sin bloquearse mutuamente.
Ventajas
- Escalabilidad: Al estar desacoplados, los componentes pueden escalar de manera independiente según la demanda.
- Flexibilidad: La incorporación de nuevas funcionalidades o servicios es más sencilla debido al bajo acoplamiento entre componentes.
- Eficiencia: El procesamiento asíncrono permite una utilización más eficiente de los recursos, mejorando el rendimiento general del sistema.
Desventajas
- Complejidad en la gestión: La coordinación y el monitoreo de múltiples componentes independientes pueden ser desafiantes.
- Dificultad en el seguimiento: La naturaleza asíncrona complica la trazabilidad de eventos y la depuración de errores.
Serverless
Definición
Con esta arquitectura el desarrollador no se preocupa por administrar su servidor y le deja esta tarea a un proveedor de servicios. El proveedor de servicios en la nube administra, escala y mantiene el servidor.
Características
- Sin servidores: Para el desarrollador, la experiencia es simplemente escribir el código y ejecutarlo.
Ventajas
- Sin gestión: Dejar el servidor en manos de alguien más nos quita la responsabilidad de gestión de encima.
- Escalamiento automático: El proveedor de servicio detectará el tráfico y escalará el servidor automáticamente para atenderlo.
Desventajas
- Dependencia: Nos volvemos dependientes de los proveedores de servicio, lo que puede traer problemas.
- Monitoreo: El monitoreo se vuelve más complejo que el de una aplicación normal.
Orientada a servicios (SOA)
Definición
Organiza las funcionalidades de una aplicación en servicios independientes y reutilizables, los cuales se comunican entre sí a través de interfaces bien definidas.
Características
- Interoperabilidad: Los servicios pueden interactuar entre sí independientemente de las plataformas o lenguajes de programación en los que fueron desarrollados, gracias al uso de estándares comunes.
- Reutilización: Las funcionalidades se encapsulan en servicios que pueden ser reutilizados en diferentes aplicaciones o procesos de negocio, lo que reduce la duplicación de esfuerzos y mejora la eficiencia.
- Desacoplamiento: Los servicios están diseñados para ser independientes, lo que facilita su mantenimiento, actualización y escalabilidad sin afectar a otros componentes del sistema.
Ventajas
- Mitigación de riesgos: Facilita la integración de sistemas y la reutilización de componentes, reduciendo los riesgos en el desarrollo.
- Optimización de recursos: La reutilización de servicios y la reducción de redundancias conducen a una gestión más eficiente de los recursos.
Desventajas
- Complejidad en la implementación: La adopción de SOA puede ser costosa y requerir una gestión adecuada de los servicios.
Historial de cambios
| Tipo de Versión | Descripción | Fecha | Colaborador |
|---|---|---|---|
| 1.0 | Documento inicial | 6/03/2025 | Emiliano Gomez Gonzalez |
| 1.1 | Agrega Diagrama de Despliegue | 8/03/2025 | Emiliano Gomez Gonzalez |
| 2.1 | Actualiza Diagrama de despliegue y documentación | 29/05/2025 | Emiliano Gomez Gonzalez |
| 2.2 | Correciones de Diagrama de despliegue | 03/06/2025 | Emiliano Gomez Gonzalez y Emiliano Valdivia |
